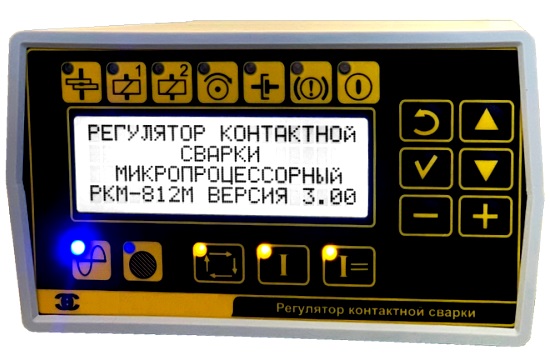

Регулятор контактной сварки микропроцессорный РКМ-812М предназначен для управления циклом сварки, контроля и стабилизации значения сварочного тока точечных и шовных машин контактной сварки переменного тока. Регулятор РКМ-812М - это дальнейшая модернизация регулятора РКМ-812. По техническим характеристикам регуляторы РКМ-812М и РКМ-811М практически одинаковы, НО! РКМ-811М имеет несколько больший функционал, чем РКМ-812М - для РКМ-811М возможны более сложные циклограммы с задержкой сжатия на начало тока и задаваемой выдержкой времени включения клапана 2 до окончания тока. По сравнению с прошлой модификацией, новый регулятор имеет: - Алфавитно-цифровой текстовый индикатор (в РКМ-812 использовался 7-сегментный светодиодный индикатор); - Компактный корпус с удобным креплением, позволяющим крепить корпус регулятора используя винты М4 или магнитный крепеж (для крепления РКМ-812 требовалась дополнительная фурнитура); - Дополнительные функции настройки регуляторы (по сравнению с РКМ-812 появились функции работы в режиме пайки, возможность подключения сигнала "АВАРИЯ" с низким активным уровнем, функция тестирования входов и выходов регулятора); - Расширенную память для хранения 20 сварочных программ (РКМ-812 позволял сохранять 10 программ). РКМ-812М заменяет аппаратуру управления следующих серий: - РЦС-301, РЦС-403, РЦС-503; - РВИ-504, РВИ-701, РВИ-702, РВИ-703, РВИ-801, РВИ-802; - РКС-501, РКС-502, РКС-601, РКС-801, РКС-901; - РКС-14, РКС-15; Обеспечение РКМ-812М: Регулятор обеспечивает управление силовой коммутирующей аппаратурой – тиристорным контактором, двумя электропневматическими клапанами. Регулятор обеспечивает следующие режимы работы по току: От 1 до 198 пульсаций (импульсов) сварочного тока в течение одного цикла сварки. Часть импульсов может быть задана с нагревом 1, часть с нагревом 2. Далее пульсации тока с нагревом 1 именуются «Ток 1», а пульсации тока с нагревом 2 – «Ток 2»; - Регулировка длительности импульсов и пауз между импульсами 1 и 2 – раздельная; - Плавное нарастание переднего фронта тока (модуляцию); - Дискретный отсчет позиций сварочного цикла в периодах сетевого напряжения; - Измерение и индикацию действующего значения напряжения питающей сети. Регулятор обеспечивает следующие режимы работы по усилию между электродами: - с постоянным (сварочным) усилием; - с постоянным (сварочным) усилием с приложением повышенного (ковочного) усилия в позиции «СЖАТИЕ» и снятием его после окончания позиции «ПРОКОВКА»; - с предварительным обжатием (с приложением повышенного усилия с началом позиции «СЖАТИЕ» и снятием его после ее окончания); - с ковкой (с приложением повышенного усилия с началом позиции «ПРОКОВКА» и снятием его после ее окончания). Регулятор (в точечном режиме) обеспечивает работу машин одиночными циклами и в автоматическом режиме (пока замкнута цепь запуска), при этом выдержка времени «ПРЕДВАРИТЕЛЬНОЕ СЖАТИЕ» из последующих циклов исключается. Технические характеристики РКМ-812М: Потребляемая мощность, ВА, не более - 50; Количество регулируемых выдержек сварочного цикла - 8; Общее количество импульсов сварочного тока - 1-396; Количество импульсов сварочного тока с нагревом 1 - 1-199; Количество импульсов сварочного тока с нагревом 2 - 0-199; Пределы регулирования выдержек времени сварочного цикла: Предварительное сжатии - 0-198; Сжатие - 0-198; Импульс 1 - 0-198; Интервал 1 - 0-198; Импульс 2 - 0-198; Интервал 2 - 0-198; Проковка - 0-198; Пауза - 0-198; Модуляция - 0-198; Пределы регулирования действующего значения сварочного тока (параметрическая стабилизация), % - 30-100; Длительность нарастания переднего фронта импульса сварочного тока (модуляция) - 0-198; Изменение действующего значения сварочного тока при колебаниях напряжения питающей сети от 0,9 до 1,05 от номинального значения (параметрическая стабилизация), % - ±3 ; Параметры импульсов управления тиристорами: Амплитуда выходного напряжения на сопротивлении 6 Ом +/-5%, В - Не менее 15 / Не более 25; Длительность импульса на уровне 15В, мкс - Не менее 100 / Не более 300; Параметры сигнала для питания выходных устройств постоянного тока: Напряжение, В - 24±10%; Ток, А не более - 0,8; Количество выходных устройств - 2; Регуляторы серии РКМ полностью совместимы по разъему подключения с регуляторами серии РКС

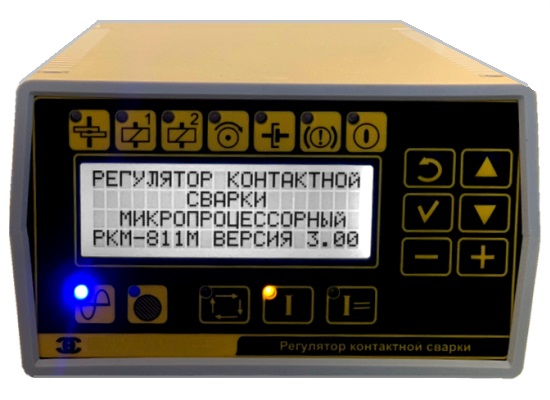

Регулятор контактной сварки микропроцессорный РКМ-811М предназначен для управления циклом сварки, контроля и стабилизации значения сварочного тока точечных и шовных машин контактной сварки переменного тока. Регулятор РКМ-811М - это дальнейшая модернизация регулятора РКМ-811. По сравнению с прошлой модификацией, новый регулятор имеет: - Алфавитно-цифровой текстовый индикатор (в РКМ-811 использовался 7-сегментный светодиодный индикатор); - Компактный корпус с удобным креплением, позволяющим крепить корпус регулятора используя винты М4 или магнитный крепеж (для крепления РКМ-811 требовалась дополнительная фурнитура); - Дополнительные функции настройки регуляторы (по сравнению с РКМ-811 появились функции работы в режиме пайки, возможность подключения сигнала "АВАРИЯ" с низким активным уровнем, функция тестирования входов и выходов регулятора); - Расширенную память для хранения 20 сварочных программ (РКМ-811 позволял сохранять 10 программ). РКМ-811М заменяет аппаратуру управления следующих серий: - РЦС-301, РЦС-403, РЦС-503; - РВИ-504, РВИ-701, РВИ-702, РВИ-703, РВИ-801, РВИ-802; - РКС-501, РКС-502, РКС-601, РКС-801, РКС-901; - РКС-14, РКС-15; Обеспечение РКМ-811М: Регулятор обеспечивает управление силовой коммутирующей аппаратурой – тиристорным контактором, двумя электропневматическими клапанами. Регулятор обеспечивает следующие режимы работы по току: - От 1 до 198 пульсаций (импульсов) сварочного тока в течение одного цикла сварки. Часть импульсов может быть задана с нагревом 1, часть с нагревом 2. Далее пульсации тока с нагревом 1 именуются «Ток 1», а пульсации тока с нагревом 2 – «Ток 2»; - Регулировка длительности импульсов и пауз между импульсами 1 и 2 – раздельная; - Плавное нарастание переднего фронта тока (модуляцию); - Дискретный отсчет позиций сварочного цикла в периодах сетевого напряжения; - Измерение и индикацию действующего значения напряжения питающей сети. Регулятор обеспечивает следующие режимы работы по усилию между электродами: - С постоянным (сварочным) усилием; - С постоянным (сварочным) усилием с приложением повышенного (ковочного) усилия в позиции «СЖАТИЕ» и снятием его после окончания позиции «ПРОКОВКА»; - С предварительным обжатием (с приложением повышенного усилия с началом позиции «СЖАТИЕ» и снятием его после ее окончания); - С ковкой (с приложением повышенного усилия с началом позиции «ПРОКОВКА» и снятием его после ее окончания). Регулятор (в точечном режиме) обеспечивает работу машин одиночными циклами и в автоматическом режиме (пока замкнута цепь запуска), при этом выдержка времени «ПРЕДВАРИТЕЛЬНОЕ СЖАТИЕ» из последующих циклов исключается. По техническим характеристикам регуляторы РКМ-811М и РКМ-812М практически одинаковы, НО! РКМ-811М имеет несколько больший функционал - для РКМ-811М возможны более сложные циклограммы с задержкой сжатия на начало тока и задаваемой выдержкой времени включения клапана 2 до окончания тока. Технические характеристики РКМ-811М: Потребляемая мощность, ВА, не более - 50; Количество регулируемых выдержек сварочного цикла - 8; Общее количество импульсов сварочного тока - 1-198; Количество импульсов сварочного тока с нагревом 1 - 1-99; Количество импульсов сварочного тока с нагревом 2 - 0-99; Количество импульсов сварочного тока, после которого выключается повышенное (ковочное) усилие - 0-99; Пределы регулирования выдержек времени сварочного цикла: - Предварительное сжатие - 0-99; 0-198; - Сжатие - 0-99; 0-198; - Импульс 1 - 0-99; 0-198; - Интервал - 0-99; 0-198; - Импульс 2 - 0-99; 0-198; - Начало ковки - 0-99; 0-198; - Проковка - 0-99; 0-198; - Пауза - 0-99; 0-198; - Модуляция - 0-99; 0-198; Пределы регулирования действующего значения сварочного тока (параметрическая стабилизация), % 30 - 100 Длительность нарастания переднего фронта импульса сварочного тока (модуляция) 0 - 99; 0 - 198 Изменение действующего значения сварочного тока при колебаниях напряжения питающей сети от 0,9 до 1,05 от номинального значения (параметрическая стабилизация), % - ±3; Параметры импульсов управления тиристорами: - Амплитуда выходного напряжения на сопротивлении 6 Ом +/-5%, В - Не менее 15 / Не более 25; - Длительность импульса на уровне 15В, мкс - Не менее 100 / Не более 300; Параметры сигнала для питания выходных устройств постоянного тока: Напряжение, В - 24±10%; Ток, А не более - 0,8; Количество выходных устройств - 2
